无电源晶体管收音机（3AK23矿机？）

高频信号 · 发表于 2025-9-13 13:44:19

电路中，高频电压直接加在基极和发射极之间进行整流，整流后在电阻R1上得到的直流电压，用作为集电极电路的电源。
三极管OC－813是前东德产品，可以用国产3AK、3AG型等成百上千种型号晶体三极管代替。

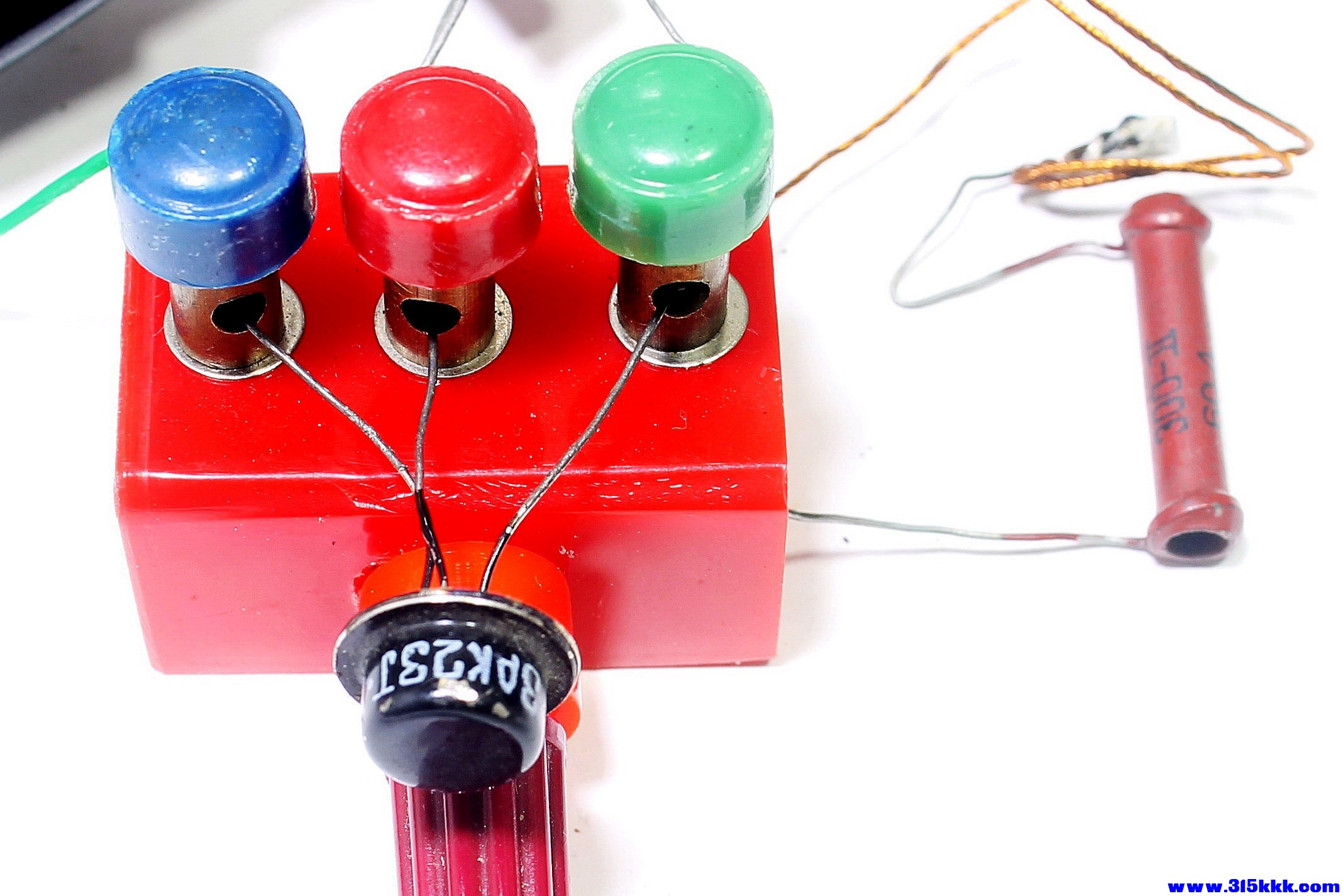

3AK23晶体三极管

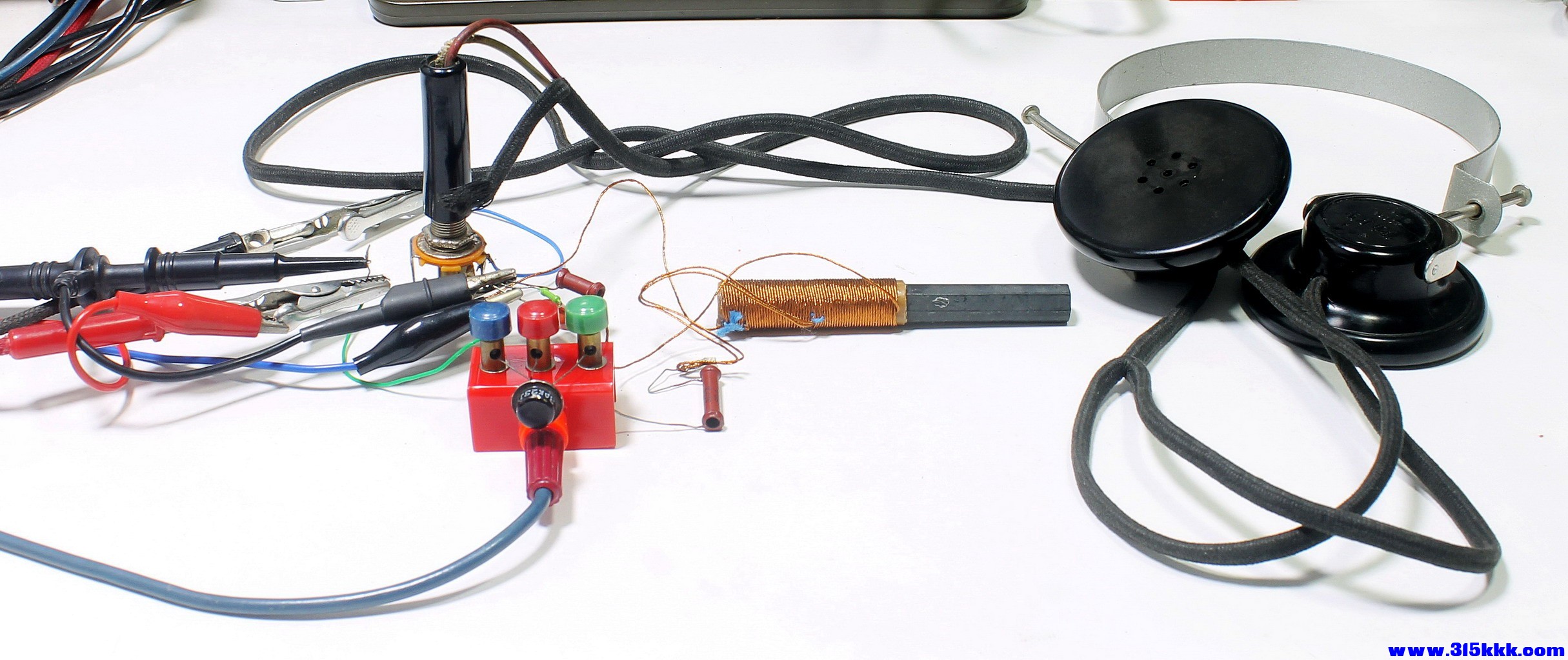

无电源晶体管收音机

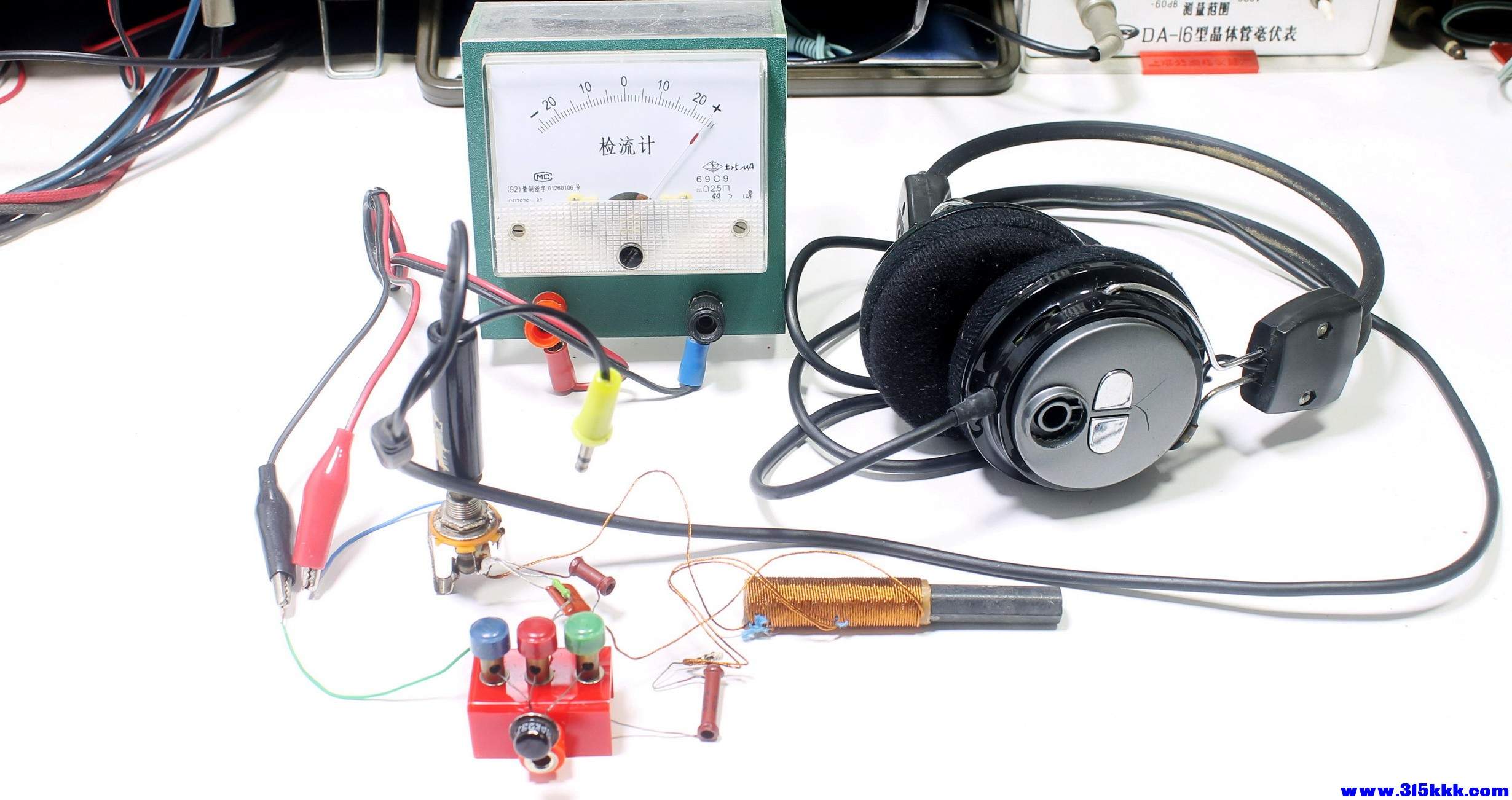

调试无电源晶体管收音机

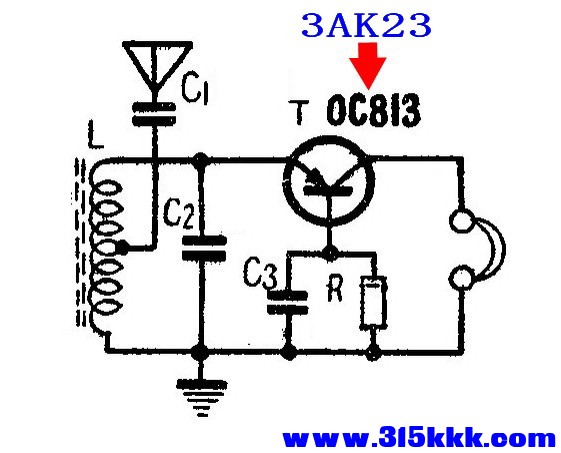

无电源晶体管收音机电路图

失乐园 · 发表于 2025-9-13 14:33:18

估计是大合唱。回路Q值低

zxhb · 发表于 2025-9-13 16:38:50

现在的家里各种电子设备产生的干扰太厉害了，AM段只有几个强讯号台能收听。这个电路是调感调谐，检流计如果显示的是接收到广播电台时的电流强度，说明声音足够响。

星黎飞 · 发表于 2025-9-13 22:23:39

玩的开心快乐就好！

95147 · 发表于 2025-9-14 00:52:56

各个元件的数值是多少呢？

hrblg2004 · 发表于 2025-9-14 15:18:14

感觉磁棒天线太小了，Q值提不上来选择性就差，不用室外天线信号会很弱，用设室外天线则噪声一片，在偏远农村应该可以！
